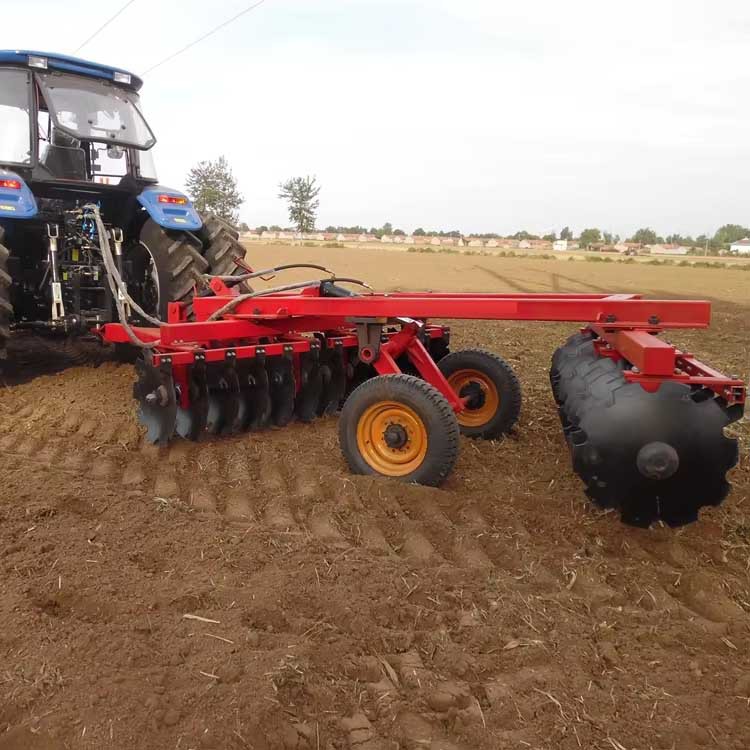

Cynnal a thrwsio oged disgyn hanfodol i sicrhau ei oes gwasanaeth hir, perfformiad gweithio sefydlog, a diogelwch gweithredol-yn enwedig ar gyfer tractorau amaethyddol bach a ddefnyddir mewn marchnadoedd rhyngwladol amrywiol (ee, Ewrop, Affrica, Asia).
Isod mae canllaw strwythuredig, gweithredadwy sy'n ymdrin â chynnal a chadw arferol, gofal ôl-ddefnydd, atgyweiriadau namau cyffredin, a rhagofalon diogelwch, gyda manylebau wedi'u halinio â safonau byd-eang (ee, ISO, ASAE) ar gyfer gweithrediadau sy'n canolbwyntio ar allforio.
I. Cynnal a Chadw Rheolaidd (Defnydd Cyn-Defnyddio a Postio-)
Mae cynnal a chadw arferol yn atal traul cynamserol ac yn lleihau risgiau torri i lawr.
Dilynwch yr amserlen hon yn seiliedig ar oriau gweithredu ac amodau defnydd:
1. Archwiliad Cyn-Defnyddio (Bob Tro Cyn Gweithredu)
| Eitem Arolygu | Rhestr wirio | Gweithred |
|---|---|---|
| Llafnau Disg |
- Dim craciau, traul gormodol (trwch yn fwy na neu'n hafal i 3mm), neu anffurfiad - Bolltau llafn tynhau (torque: 45-55 N·m)
|
- Amnewid llafnau os ydynt wedi treulio/cracio - Tynhau bolltau rhydd; defnyddio wasieri clo i atal llacio |
| Bearings & Echelau |
- Dim sŵn annormal, olew yn gollwng, na chwarae gormodol - Lefel saim mewn amgaeadau dwyn (gweladwy trwy wydr golwg) |
- Ychwanegu-saim seiliedig ar lithiwm (Gradd 2 NLGI) os yw'n isel - Disodli'r cyfeiriannau os ydynt yn swnllyd/yn gollwng (gweler Adran II) |
| Ffrâm & Hitch |
- Dim cydrannau ffrâm wedi'u plygu/weldio
- Tri -pin bachu/llwyni pwynt yn rhydd o rwd/trawiad |
- Fframiau wedi'u plygu'n syth (weldio proffesiynol os oes angen) - Iro pinnau bachu ag olew gwrth-rhwd (ee, WD-40) |
| Mecanweithiau Addasu |
- liferi rheoli dyfnder, mae addaswyr onglau yn symud yn esmwyth - Dim pinnau sownd na sbringiau wedi'u difrodi
|
- Glanhau malurion; rhoi olew iro ar rannau symudol - Disodli sbringiau neu binnau sydd wedi torri |
| Cydrannau Diogelwch |
- rheilen warchod yn gyfan (dim rhannau coll/wedi'u plygu) - Labeli rhybudd yn ddarllenadwy (amnewid os ydynt wedi pylu) |
- Trwsio/adnewyddu rheiliau gwarchod sydd wedi'u difrodi - Ailgodi labeli rhybuddio coll (amlieithog ar gyfer marchnadoedd allforio) |
2. Post-Defnyddiwch Glanhau a Gofal (Ar ôl Pob Gweithred)
Glanhewch yn drylwyr: Tynnwch bridd, gweddillion cnwd, a mwd o lafnau, ffrâm a berynnau gan ddefnyddio golchwr pwysedd uchel (osgowch chwistrellu'n uniongyrchol ar berynnau i atal dŵr rhag mynd i mewn). Ar gyfer mwd cacennau, defnyddiwch frwsh gwifren.
Sych a rhwd-Prawf:Sychwch arwynebau metel (yn enwedig llafnau, ffrâm) gyda lliain sych.Apply a thin layer of anti-rust oil (e.g., mineral oil + corrosion inhibitor) if the harrow will be stored for >1 wythnos.
Iro Rhannau Allweddol:
Bearings: Chwistrellu saim wedi'i seilio ar lithiwm (Gradd 2 NLGI) i ffitiadau saim (1-2 pwmp fesul beryn).
Cymalau symudol (pinnau bachu, liferi, addaswyr ongl): Rhowch olew treiddiol neu saim disulfide molybdenwm i atal atafaelu.
Gwirio Caewyr: Tynhau'r holl bolltau, cnau a chlipiau (rhowch sylw arbennig i bolltau llafn, bolltau ffrâm, a chysylltiadau bachu) i osgoi llacio a achosir gan ddirgryniad.
3. Cynnal a Chadw Cyfnodol (yn seiliedig ar Oriau Gweithredu)
| Cyfwng | Tasgau Cynnal a Chadw |
|---|---|
| 50 Awr |
- Archwiliwch drwch llafn disg (amnewid os<3mm) - Check bearing play (replace if >Symudiad echelinol 0.5mm) - Glanhewch ffitiadau saim ac ail-gymhwyso saim - Archwiliwch y ffrâm am graciau/ystofn
|
| 100 Awr |
- Disodli llafnau disg sydd wedi treulio (argymhellir amnewid swp ar gyfer perfformiad unffurf) - Gwiriwch siafftiau echel am blygu (defnyddiwch ymyl syth i wirio) - Archwilio ac addasu ffynhonnau rheoli dyfnder (amnewid os ydynt wedi'u gwanhau) - Glanhewch amgaeadau dwyn a disodli hen saim
|
| 300 Awr |
- Ailwampio berynnau (dadosod, glanhau, a gosod seliau newydd; ailosod berynnau os ydynt wedi treulio) - Archwiliwch weldiau ar ffrâm a bachiad (trwsio craciau gyda weldio proffesiynol) - Amnewid llwyni sydd wedi treulio mewn pinnau bachu neu liferi addasu - Calibro addaswyr onglau i sicrhau bylchau unffurf rhwng disgiau
|
| Blynyddol (neu Gynt Storio) |
- Dadosod, glanhau a rhwd yn llawn -prawfddarllen pob rhan - Amnewid yr holl gydrannau sydd wedi treulio (llafnau, cyfeiriannau, morloi, sbringiau) - Storio mewn man sych, wedi'i orchuddio (wedi'i godi oddi ar y ddaear i atal cyffwrdd â lleithder) - For long-term storage (>6 mis), lapio llafnau mewn olew-carpiau wedi'u mwydo neu roi rhwd-atal chwistrell.
|
II. Diffygion Cyffredin ac Atebion Atgyweirio
| Symptomau Nam | Achos Posibl | Camau Atgyweirio |
|---|---|---|
| Llafnau disg ddim yn torri/treiddio pridd |
1. Llafnau yn ddiflas/wedi gwisgo (trwch<3mm) 2. Ongl disg anghywir (rhy fflat) 3. gwanhau gwanwyn rheoli dyfnder 4. Pridd yn rhy galed/sych |
1. Disodli llafnau diflas (sicrhewch fod llafnau newydd yn cael eu hogi; defnyddiwch lafnau manyleb OEM ar gyfer cydnawsedd) 2. Addaswch ongl disg (cynyddu tilt i 15-20 gradd ar gyfer treiddiad gwell) 3. Amnewid ffynhonnau gwan neu addasu tensiwn 4. Gwlychwch y pridd (os yw'n bosibl) neu leihau cyflymder gweithio
|
| Sŵn annormal (malu / sgrechian) |
1. Bearings wedi treulio/difrodi (diffyg saim neu ddŵr yn mynd i mewn) 2. Llafnau disg yn rhwbio yn erbyn ffrâm/hitch 3. Echel wedi'i phlygu/anffurfio |
1. Tynnwch y tai dwyn, ailosod berynnau a morloi (defnyddiwch Bearings wedi'u selio ar gyfer amodau llychlyd / gwlyb) 2. Addaswch fylchau disg neu sythu llafnau/ffrâm wedi'u plygu 3. Amnewid echel wedi'i phlygu (neu sythu gydag offer proffesiynol)
|
| Olew yn gollwng o Bearings |
1. Sêl wedi'i difrodi/cracio 2. Gor-iro (saim yn allwthio morloi)3. Gan gadw tai yn rhydd |
1. Amnewid sêl olew (cydweddu â maint OEM; sicrhau gosodiad priodol er mwyn osgoi camlinio) 2. Tynnwch saim gormodol a thai glân 3. Tynhau'r bolltau cadw dwyn (torque: 35-40 N·m)
|
| Ffrâm wedi'i phlygu/warped |
1. Effaith gyda chreigiau/bonion yn ystod gweithrediad 2. Storio amhriodol (llwythi trwm ar ffrâm) 3. Gorlwytho (lled gweithio y tu hwnt i gapasiti tractor) |
1. Sythwch ffrâm gyda jaciau hydrolig (defnyddiwch wres ar gyfer troadau difrifol; weldio proffesiynol os oes craciau) 2. Storio oged ar wyneb gwastad, osgoi pentyrru gwrthrychau trwm 3. lleihau lled gweithio neu uwchraddio i fodel mwy paru marchnerth tractor
|
| Llafnau disg yn llacio / disgyn i ffwrdd |
1. Bolt/cnau wedi'i lacio (dirgryniad yn ystod y llawdriniaeth) 2. edafedd bollt wedi'u difrodi 3. wasieri clo ar goll |
1. Tynhau bolltau gyda wrench torque (45-55 N·m); defnyddio locer edau (ee, Loctite) ar gyfer ardaloedd dirgryniad uchel 2. Amnewid bolltau / cnau wedi'u difrodi (defnyddiwch radd 8 neu uwch ar gyfer cryfder) 3. Gosod golchwyr clo neu neilon-mewnosod cnau clo
|
| Triniaeth pridd anwastad |
1. Llafnau disg wedi'u gwisgo'n anwastad 2. Bylchau disg yn anghyson 3. Hitch wedi'i alinio (oged nid lefel) |
1. Amnewid yr holl lafnau mewn set (osgowch gymysgu llafnau newydd a rhai sydd wedi treulio) 2. Addaswch fylchau disg (dilynwch fanylebau OEM: fel arfer 15-20cm rhwng llafnau) 3. Lefelwch y og drwy addasu'r cyswllt taro tri-pwynt; sicrhau bod y ffrâm yn gyfochrog â'r ddaear |
III. Awgrymiadau ac Offer Trwsio Allweddol
1. Offer Hanfodol ar gyfer Atgyweiriadau
Wrench torque (30-100 N·m)
Tynnwr dwyn a gosodwr
Brwsh gwifren, golchwr pwysedd uchel, a diseimydd
Ymyl syth (ar gyfer gwirio uniondeb ffrâm / echel)
Offer weldio (ar gyfer atgyweirio ffrâm-defnyddio gan dechnegwyr ardystiedig)
Ireidiau: saim wedi'i seilio ar Lithiwm (Gradd 2 NLGI 2), olew gwrth-rhwd, olew treiddiol
Rhannau newydd:Bearings wedi'u selio, llafnau disg penodol OEM-, morloi olew, bolltau/cnau, ffynhonnau
2. Nodiadau Atgyweirio Critigol

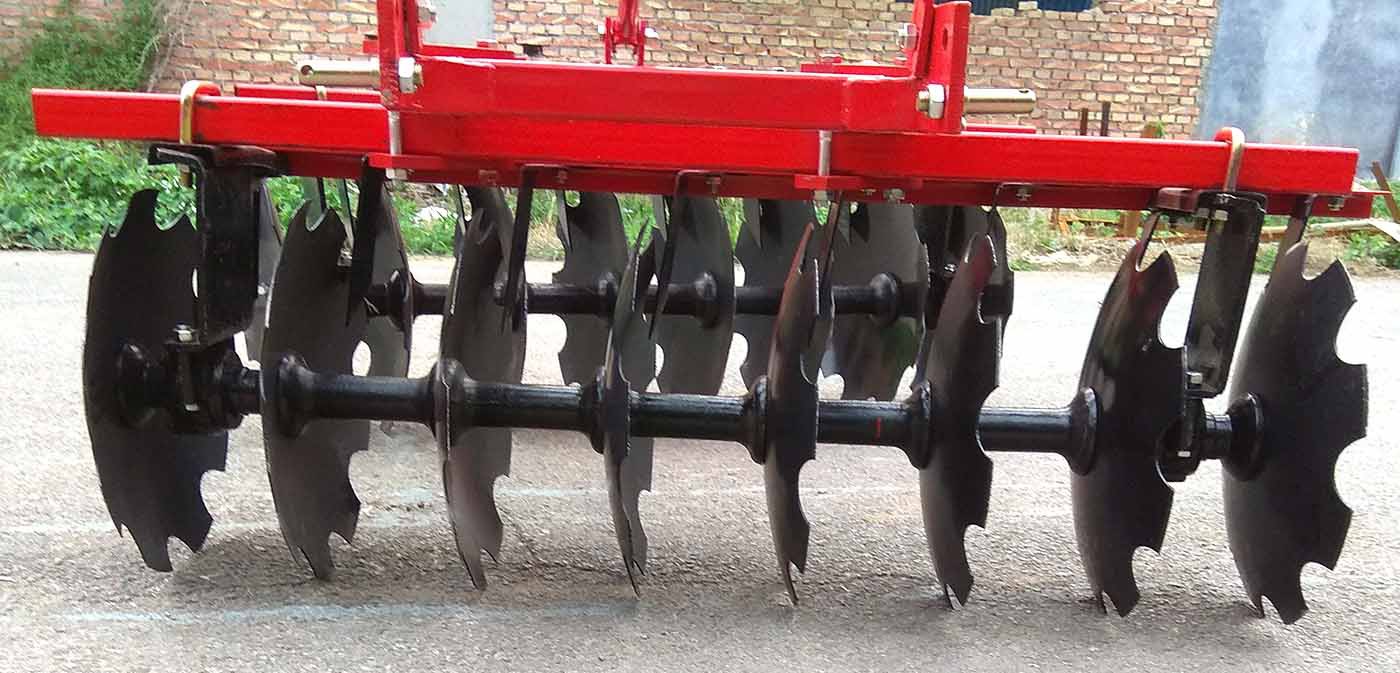

Amnewid Llafn:Defnyddiwch lafnau sy'n cyfateb i'r diamedr gwreiddiol (ee, 460mm ar gyfer cyfres 1BQX, 18-modfedd ar gyfer modelau rhyngwladol) a deunydd (dur boron ar gyfer gwydnwch).Hogi llafnau newydd cyn eu gosod (ongl ymyl: 30-45 gradd) ar gyfer gwell perfformiad torri.
Cynnal a Chadw: Argymhellir Bearings wedi'u selio ar gyfer amgylcheddau llychlyd neu wlyb (sy'n gyffredin ar diroedd fferm Affricanaidd / Asiaidd) i atal halogiad. Wrth ailosod berynnau, sicrhewch fod y ras fewnol yn cael ei wasgu ar yr echel a bod y ras allanol yn ffitio'n dynn yn y tai.
Atgyweiriadau Weldio: Rhaid atgyweirio craciau ffrâm gyda weldio arc metel wedi'i gysgodi (SMAW) gan ddefnyddio electrodau hydrogen isel (ee, E7018) i osgoi brau. Postio-weldio, malu'r uniad yn llyfn a gosod paent gwrth-rhwd.
Cydnawsedd: Ar gyfer marchnadoedd allforio, defnyddiwch rannau newydd sy'n bodloni safonau lleol (ee, CE ar gyfer Ewrop, ISO ar gyfer byd-eang, ANSI ar gyfer Gogledd America) i sicrhau cydymffurfiaeth ac ymddiriedaeth cwsmeriaid.
IV. Rhagofalon Diogelwch Yn ystod Cynnal a Chadw ac Atgyweirio
Datgysylltu Pŵer: Cyn gweithio ar y og, trowch yr injan tractor i ffwrdd a thynnwch yr allwedd tanio. Sicrhewch y og gyda standiau jack (peidiwch â dibynnu ar system hydrolig y tractor) i'w atal rhag cwympo.
Gwisgwch Gêr Amddiffynnol: Defnyddiwch sbectol diogelwch (i osgoi malurion), menig gwaith (ar gyfer trin llafnau miniog), esgidiau blaen dur (i atal gwasgu), a mwgwd wyneb (wrth ddefnyddio diseimwyr neu weldio).
Osgoi llafnau miniog: Triniwch lafnau disg yn ofalus-gall llafnau sydd wedi treulio hyd yn oed fod yn finiog. Defnyddiwch ddaliwr llafn neu glamp i glymu llafnau yn ystod eu hadnewyddu.
Codi Cywir: Wrth godi cydrannau trwm (ee, ffrâm, echel), defnyddiwch declyn codi neu fforch godi. Peidiwch â chodi â llaw i atal anafiadau cefn.
Postio{0}}Profi Trwsio: Ar ôl atgyweiriadau, gwnewch rediad prawf ar gyflymder isel (1-2 km/awr) mewn man agored i wirio am sŵn annormal, dirgryniad neu ollyngiad olew. Sicrhewch fod yr holl gardiau diogelwch yn cael eu hailosod cyn gweithredu'n llawn.
V. Amserlen Cynnal a Chadw ar gyfer Marchnadoedd Allforio (Wedi'i Addasu ar gyfer Amodau Amrywiol)
| Marchnad | Heriau Allweddol | Addasiadau Cynnal a Chadw |
|---|---|---|
| Ewrop (Bwlgaria, yr Almaen) | Hinsoddau llaith, safonau diogelwch llym |
- Cynyddu rhwd -amledd prawfesur (yn fisol mewn tymhorau glaw) - Defnyddio rhannau cyfnewid ardystiedig CE- (ee, rheiliau gwarchod, cyfeiriannau) - Cynnal cofnodion cynnal a chadw manwl ar gyfer archwiliadau cydymffurfio |
| Affrica (Moroco, Nigeria) | Amgylcheddau llychlyd, pridd creigiog, mynediad cyfyngedig i rannau |
- Defnyddiwch berynnau wedi'u selio a gorchuddion llwch ar gyfer llafnau - Cario darnau sbâr (llafnau, Bearings, bolltau) ar gyfer atgyweiriadau ar-safle - Glanhewch y berynnau ac ail-gymhwyso saim ar ôl pob 25 awr o weithredu |
| Asia (India, Fietnam) | Lleiniau bach, defnydd aml, paddies reis gwlyb |
- Defnyddiwch lafnau sy'n gwrthsefyll cyrydiad (dur gwrthstaen neu galfanedig) ar gyfer amodau gwlyb - Tynhau'r bolltau yn amlach (bob 10 awr) oherwydd dirgryniadau o dir anwastad - Glanhewch a sychwch y berynnau yn syth ar ôl eu defnyddio mewn caeau mwdlyd |
